Esquema de ligação de calhas composta 220V Trifásico

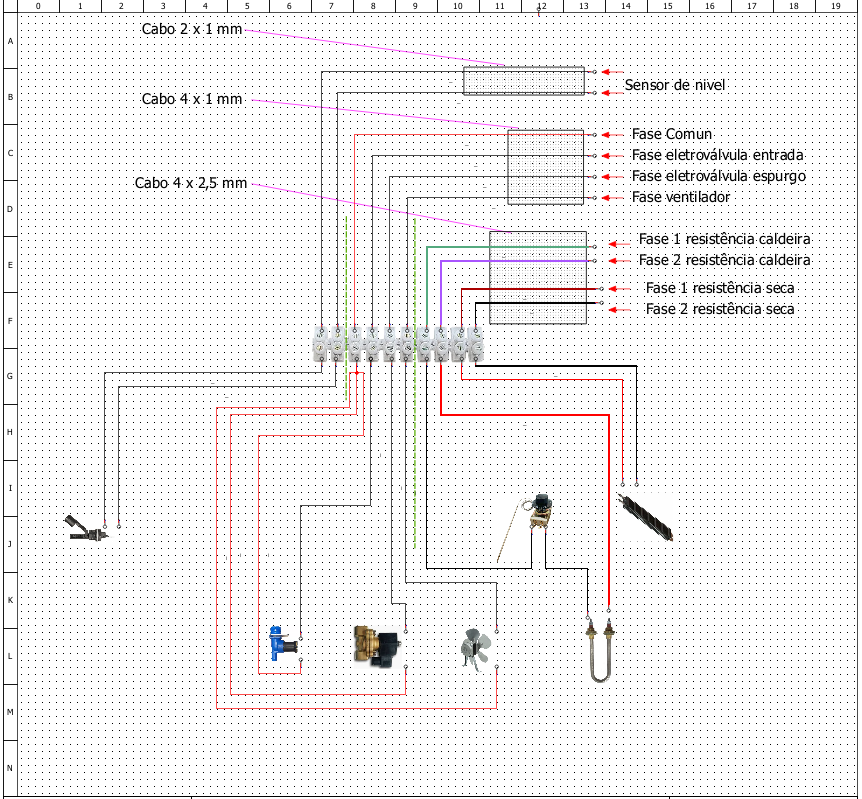

Nesta página está apresentado o esquema elétrico de ligação da calha de aquecimento e geração de vapor da Solomáquinas. O diagrama ilustra de forma clara a ligação correta dos seguintes componentes:
Voltagem: 220v Trifásico.
Eletroválvula de entrada de água, responsável pelo abastecimento da caldeira;
Eletroválvula de saída de água, expurgo (utilizada para limpeza automática da caldeira);
Ventilador de circulação de ar, essencial para a distribuição uniforme do calor;
Resistência de aquecimento, destinada ao aquecimento do ambiente interno;
Resistência da caldeira, que promove a geração de vapor;
Sensor de nível do reservatório de água fria, utilizado para monitorar e controlar a reposição de água.
Esse esquema tem como objetivo garantir uma instalação correta, segura e funcional do sistema.
